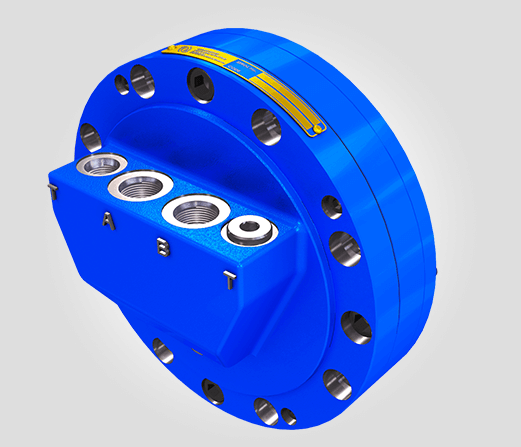

XF-Radialkolbenmotor

Der XF-Radialkolbenmotor ist als Drehmomentmodul,   mit Wellen- und  Radmotorgehäusen erhältlich.

Der XF-Motor verwendet die Pintle-Technologie, um die Notwendigkeit einer Axiallagerdruckabstützung zu vermeiden und ein hohes Ausgangsdrehmoment zu liefern, was dazu beiträgt, mechanische Verluste zu reduzieren.

Der XF wurde für den Betrieb von bis zu 420-bar-Spitzendruck entwickelt und ist ein wartungsarmer Radialkolbenmotor mit allen Lagern im Wellen- und Radmotorgehäuse, der standardmäßig abgedichtet und geschmiert geliefert wird.

Die kleine Hülle bietet ein hohes Leistungsgewicht bei minimalen Gesamtabmessungen.

Jetzt anfragen

Produktanwendungen

• Verdrängungen von 150 - 1120 cm³/Umdrehung
• True (Null) Hubraum verfügbar
• Radiale Anschlüsse
• Hohe Zuverlässigkeit
• Kompakt
• Gleiches Drehmoment in beiden Drehrichtungen

Übersicht
Produkttyp auswählen:

Klicken Sie auf einen Motor, um die vollständige Spezifikation anzuzeigen:

Maximales intermittierendes Drehmoment (Nm)

  • XF10
  • XF04
  • XF02
  • XF05
7
6
5
4
3
2
1
0
100
200
300
400
500
600
XF10
XF04
XF02
XF05

Maximale Dauerbetriebsgeschwindigkeit (rpm)

XF10

Nominaler Hubraum (cm³/Umdrehung)7808809801050112012401360
Geometrischer Hubraum (cm³/Umdrehung)7858869861052111712391362
Spezifisches Drehmoment (Nm/bar)12.4914.1015.6916.7417.7819.7221.68
Maximaler Druck (bar)*420420420420420420420
Maximale Dauergeschwindigkeit (U/min)230200180170160145132
Maximale intermittierende Geschwindigkeit (U/min)320285255240225205188
Maximale Dauerleistung (kW)60606060606060
Maximaler Hauptanschlussdruck (bar)420
Maximaler Gehäuseanschlussdruck (bar)7
Minimale Viskosität (cSt)15
Maximale Viskosität (cSt)2000
Optimaler Viskositätsbereich (cSt)35-200
Mindestanforderungen für den FlüssigkeitstypHL;HLP zu Din 51524
Öl-ReinheitsklassenNAS 1638 Klasse 9 ISO code 18/15
Minimale Betriebstemperatur der Flüssigkeit (°C)-30 Nitrile - 20 Viton
Maximale Betriebstemperatur der Flüssigkeit (°C)+80
Optimaler Temperaturbereich (°C)+40 to +70
Rahmendurchmesser278mm
Ungefähres Gewicht71kg
Nominal Displacement (in3/rev)48546064687683
Geometric Displacement (in3/rev)47.95460.164.268.175.683.1
Specific Torque (lb.ft/1000 psi)63571779885290410031102
Max Pressure (psi)*6092609260926092609260926092
Max Continuous Speed (rpm)230200180170160145132
Max intermittent speed (rpm)320285255240225205188
Max Continuous Power (HP)80808080808080
Max main port pressure* (psi)6090
Max case port pressure (psi)101.5
Min viscosity (cSt)15
Max viscosity (cSt)2000
Optimal viscosity operating range (cSt)35-200
Fluid type min requirements HL;HLP to Din 51524
Fluid cleanlinessNAS 1638 Class 9 ISO code 18/15
Min fluid operating temp (°F)-22 Nitrile - 4 Viton
Max fluid operating temp (°F)Plus 176
Optimum temperature range (°F)+104 to +158
Frame Diameter11.037in
Approx Weight156.5lb

XF04

Nominaler Hubraum (cm³/Umdrehung) 300350400480560620680
Geometrischer Hubraum (cm³/Umdrehung) 300350400480561620680
Spezifisches Drehmoment (Nm/bar) 4.85.66.47.68.99.910.8
Maximaler Druck (bar)* 420420420420420420420
Maximale Dauergeschwindigkeit (U/min)375262250222195178160
Maximale Dauerleistung (kW)29323536363636
Maximaler Hauptanschlussdruck (bar) 420
Maximaler Gehäuseanschlussdruck (bar) 7
Minimale Viskosität (cSt) 15
Maximale Viskosität (cSt) 2000
Optimaler Viskositätsbereich (cSt) 35-200
Mindestanforderungen für den Flüssigkeitstyp HL;HLP zu Din 51524
Öl-Reinheitsklassen NAS 1638 Klasse 9 ISO code 18/15
Minimale Betriebstemperatur der Flüssigkeit (°C) -30 Nitrile - 20 Viton
Maximale Betriebstemperatur der Flüssigkeit (°C) +80
Optimaler Temperaturbereich (°C) +40 to +70
Rahmendurchmesser225mm
Ungefähres Gewicht36kg
Nominal Displacement (in3/rev)18212429343841
Geometric Displacement (in3/rev)18.321.424.429.334.237.841.5
Specific Torque (lb.ft/1000 psi)243283324389454502550
Max Pressure (psi)*6092609260926092609260926092
Max Continuous Speed (rpm)375262250222195178160
Max Continous Power (HP)39434748484848
Max main port pressure* (psi)6090
Max case port pressure (psi)101.5
Min viscosity (cSt)15
Max viscosity (cSt)2000
Optimal viscosity operating range (cSt)35-200
Fluid type min requirements HL;HLP to Din 51524
Fluid cleanlinessNAS 1638 Class 9 ISO code 18/15
Min fluid operating temp (°F)-22 Nitrile - 4 Viton
Max fluid operating temp (°F)Plus 176
Optimum temperature range (°F)+104 to +158
Frame Diameter8.932in
Approx Weight79.4lb

XF02

Nominaler Hubraum (cm³/Umdrehung) 150200280340
Geometrischer Hubraum (cm³/Umdrehung) 150200280340
Spezifisches Drehmoment (Nm/bar) 2.43.24.55.4
Maximaler Druck (bar)* 420420420420
Maximale Dauergeschwindigkeit (U/min) 550500390320
Maximale Dauerleistung (kW) 18181818
Maximaler Hauptanschlussdruck (bar) 420
Maximaler Gehäuseanschlussdruck (bar) 7
Minimale Viskosität (cSt) 15
Maximale Viskosität (cSt) 2000
Optimaler Viskositätsbereich (cSt) 35-200
Mindestanforderungen für den Flüssigkeitstyp HL;HLP zu Din 51524
Öl-Reinheitsklassen NAS 1638 Klasse 9 ISO code 18/15
Minimale Betriebstemperatur der Flüssigkeit (°C) -30 Nitrile - 20 Viton
Maximale Betriebstemperatur der Flüssigkeit (°C) +80
Optimaler Temperaturbereich (°C) +40 bis +70
Rahmendurchmesser225mm
Ungefähres Gewicht 29kg
Nominal Displacement (in3/rev)9121721
Geometric Displacement (in3/rev)9.212.217.120.7
Specific Torque (lb.ft/1000 psi)121162227275
Max Pressure (psi)*6092609260926092
Max Continuous Speed (rpm)550500390320
Max Continuous Power (HP)24242424
Max main port pressure* (psi)6090
Max case port pressure (psi)101.5
Min viscosity (cSt)15
Max viscosity (cSt)2000
Optimal viscosity operating range (cSt)35-200
Fluid type min requirements HL;HLP to Din 51524
Fluid cleanlinessNAS 1638 Class 9 ISO code 18/15
Min fluid operating temp (°F)-22 Nitrile - 4 Viton
Max fluid operating temp (°F)Plus 176
Optimum temperature range (°F)+104 to +158
Frame Diameter8.932in
Approx Weight63.9lb

XF05

Nominaler Hubraum (cm³/Umdrehung) 390490560680
Geometrischer Hubraum (cm³/Umdrehung) 393493559681
Spezifisches Drehmoment (Nm/bar) 6.37.88.910.8
Maximaler Druck (bar)* 420420420420
Maximale Dauergeschwindigkeit (U/min) 440350320260
Maximale Dauerleistung (kW) 500500450370
Maximaler Hauptanschlussdruck (bar) 30303030
Maximaler Gehäuseanschlussdruck (bar) 420
Minimale Viskosität (cSt) 7
Maximale Viskosität (cSt) 15
Optimaler Viskositätsbereich (cSt) 2000
Optimaler Viskositätsbereich (cSt)35-200
Mindestanforderungen für den Flüssigkeitstyp HL;HLP zu Din 51524
Öl-Reinheitsklassen NAS 1638 Klasse 9 ISO code 18/15
Minimale Betriebstemperatur der Flüssigkeit (°C) -30 Nitrile - 20 Viton
Maximale Betriebstemperatur der Flüssigkeit (°C) +80
Optimaler Temperaturbereich (°C) +40 bis +70
Rahmendurchmesser 278mm
Ungefähres Gewicht 46kg
Nominal Displacement (in3/rev)24303441
Geometric Displacement (in3/rev)2430.134.141.5
Specific Torque (lb.ft/1000 psi)318399452551
Max Pressure (psi)*6092609260926092
Max Continuous Speed (rpm)440350320260
Max intermittent speed (rpm)500500450370
Max Continuous Power (HP)30303030
Max main port pressure* (psi)6090
Max case port pressure (psi)101.5
Min viscosity (cSt)15
Max viscosity (cSt)2000
Optimal viscosity operating range (cSt)35-200
Fluid type min requirements HL;HLP to Din 51524
Fluid cleanlinessNAS 1638 Class 9 ISO code 18/15
Min fluid operating temp (°F)-22 Nitrile - 4 Viton
Max fluid operating temp (°F)Plus 176
Optimum temperature range (°F)+104 to +158
Frame Diameter11.037in
Approx Weight101.4lb
